관리 운영 SW(PC-HMI) (VICOM)

제품소개

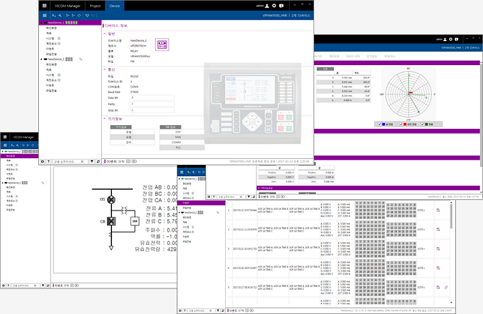

 통합 관리 운영 소프트웨어 "VICOM-Manager"는 비츠로이엠의 VIPAM 씨리즈 계전기와 같이 통신을 지원하는 모든 Device를 대상으로 제품에서 제공하는 모든 정보를 감시할 수 있으며, 제어기능을 수행하며, 제품에 대한 엔지니어링 기능을 제공합니다.

본 프로그램은 메인 프로그램(PC-HMI)과 MMIC 편집 tool과 Logic 편집 tool 및 Fault wave viewer로 구성 됩니다. 또한 IEC 61850 기반 IED의 엔지니어링 작업을 수행하는 SCT 프로그램을 제공하여 IED용 ICD 파일의 오류검사 및 구성 상태를 확인할 수 있으며, 다수의 ICD파일을 Import 하여 SCD 파일을 생성하고 각 IED별 엔지니어링 작업을 수행합니다. "VICOM-Manager"에서는 개발 및 검증용으로 Protocol 테스트 프로그램 및 통신 맵 검사 프로그램과 Comtrade 변환 툴 등의 Developer-Kit Tool을 함께 제공합니다.



  * 해당 SW는 내부적으로 설치 및 동작테스트를 5회 이상 실시하여 이상없음을 확인했습니다.
  *
설치전 기존 프로그램은 삭제하시고 설치경로의 해당 폴더도 삭제하신후 새로 설치해주세요.
  * 1.1.1
버전 (Build 181106) 이후 부터는 시작화면을 이용하여주로 사용하는 타입의 디바이스를 선택할 수 있습니다.
  *
해당버전은 비츠로이엠 홈페이지에서도 다운로드 가능합니다.

제품특징

○ 제품구성
  1. VICOM-Manager (통합 관리 운영 소프트웨어) 제품 구성은 아래와 같습니다.

    1) VICOM-Manager (PC-HMI) [V1.1.12 (Build 210125)]

      - MIMIC Editor

      - PLC Logic Tool

      - Relay Curve Calculator

    2) VICOM-SCT [V1.3.5 (Build 200529)]

    3) VICOM-Fault Wave Viewer [V1.0.3]

    4) Developer-Kit

      - Comtrade Converter

      - Protocol Tester

      - Modbus Map Checker


  2.
지원 IED 목록은 아래와 같습니다.

    1) VIPAM1250-C/X

    2) VIPAM1500-RC/OC/DR

    3) VIPAM3300-F

    4) VIPAM3300C

    5) VIPAM3500-FM/TR/DG/FM_IEPR

    6) VIPAM3500C-FM/DG

    7) VIPAM3500Plus-FM/TR/DC, VIPAM3500Plus-FM/TR_EGIS

    8) VIPAM5000KF-V1/PT

    9) VIPAM7000-MTR_87T/MTR_87T&51S/MTR_87T&PT/GIS_BC/GIS_PT

    10) VITAC200

    11) ACBOCR-HC & ACBOCR-RUS (러시아ACBOCR), P-OCR (전력형 OCR)

    12) VEPIC-300

    13) VIDER-M20

    14) VECUS-R

    15) GVController PC-xVIT7.0

    16) 기타 (정부과제등 프로젝트 용)

      - MCB-ICU, sVIPAM, VIPAM3300-VCB,VIPAM5000KF-V1-SP/CB/TM, VIPAM4500-DC, IntelliSAW CAM-5



○ 설치 방법

  1. 설치방법
    1) Setup.exe 실행
      - PC 환경에 따라 .Net Framework 4.6 설치를 자동으로 진행할 수 있습니다.
      - 인터넷 접속이 안되는 경우 아래 2)을 먼저 수행해 주세요.

    2) .Net Framework 4.6 설치 (VICOM-Manager_Prerequirement tools.zip)

      - 02 DotNetFX46 폴더

            NDP46-KB3045557-x86-x64-AllOS-ENU.exe 설치

            NDP46-KB3045557-x86-x64-AllOS-KOR.exe 설치

      - PC에 설치되어 있는 경우엔 추가 설치가필요없습니다.

    3) Direct-X 설치(VICOM-Manager_Prerequirement tools.zip)

      - DirectX for Chart 폴더

      - PC에 설치되어 있는 경우엔 추가 설치가필요없습니다.

    4) Microsoft Visual C++ 2017Redistributable (x86) 설치 (VICOM-Manager_Prerequirementtools.zip)

      - VC Runtime package 폴더

      - PC에 설치되어 있는 경우엔 추가 설치가필요없습니다.


  2. 검증
    1) Windows 7, Windows 10 기반 PC에서 설치 및 구동 확인했습니다.



  3. VICOM-Manager 관리자권한 로그인 아이디 & 비번 은 기존 VHMI2012와 동일합니다.



○ Ver1.1.14 수정/추가 사항

  1. 기능 개선

   1) Microsoft dotnet framework 버전 업데이트 4.5 => 4.6

    2) VICOM-Manager 기능 개선

     - Modbus File Transfer 응답패킷 FC 값에 따른 예외처리 기능 추가

     - VIPAM3500 PLC 로직 xml 데이터 추가 (Cycle=1000 or 4000 구별)

     - VIPAM1000 개선품 출시 예정에 따른 기존데이터 삭제




제품정격

VICOM-Manager를 사용하는데 필요한 것 외에는 특별히 필요한 하드웨어는 따로 없습니다.  그러므로 Windows 7 이상이 설치되어 있는 경우라면 하드웨어 구성에 상관없이 VICOM-Manager를 실행할 수 있습니다.

  1) 지원하는 아키텍처
     VICOM-Manager는 다음과 같은 플랫폼을 지원하며 인텔 x86 또는 x64 기반의 아키텍처를 지원합니다.
    - Microsoft Windows 7 이상
    - .Net Framework 4.5 이상
  2) 하드웨어 요구사항
    VICOM-Manager는 Windows 7 계열을 지원하는 x86, x64 CPU 및 메인보드 아키텍처만 지원합니다.
    - i3 CPU 또는 그 이상의 CPU
    - 4 GB 이상 메모리
    - 250 MB 이상의 하드 디스크 공간
    - 1280 x 720 이상의 고해상도
    - 키보드, 마우스 또는 호환되는 포인팅 장치
