진공접촉기(VCS)

제품소개

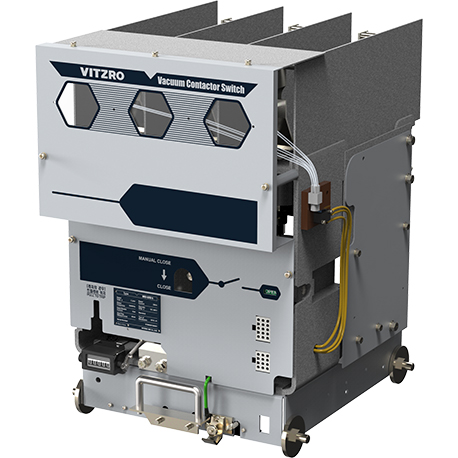

비츠로이엠의 진공접촉기는 초소형 고성능의 고압진공접촉기입니다. 진공기기로의 고신뢰성, 안전성과 더불어 사용이 용이하고 보수요인을 제거한 상시여자식과 순시여자식의 두 종류가 있으며 고압전동기, 변압기, 콘덴서회로의 개폐기로서 설비의 근대화, 간소화에 크게 공헌하고 있습니다.

제품특징

1) 기술력의 통합, 국제규격인증을 통해 그 성능을 입증하였습니다.
 - 국제규격 IEC-60470을 적용한 국내외 최대단락용량을 보유한 제품입니다.

2) 우수한 차단성능 및 장기간 품질보증으로 안전성을 향상시켰습니다.
 - 전류의 전영역에서 Arc 시간은 일반적으로 0.5Cycle 이하입니다.
 - Condenser bank의 개폐에도 뛰어난 차단성능을 발휘합니다. 재단전류가 1(A) 이하로 전동기의 부하전류, 변압기의 여자전류 등의 차단시에도 높은 Surge 전압은 발생하지 않습니다.
 - 기계적 수명은 상시여자식 250만회, 순시여자식 25만회이며, 전기적 수명은 25만회의 부하개폐가 가능합니다.

3) 다양한 Option 기능 채택으로 사용이 편리하고 안전한 구조로 되어 있습니다.
 - 고정형, 단독인출형, 인출형(표준인출형, 외부인출형), 기계적 Interlock 부착형 등 4종의 정격, 36기종을 완비하고 모든 인출형에는 인출 Unit가 부착되어 있습니다. 단, 전력 FUSE는 주문에 의해 부착하고 있습니다.

4) 소형, 경량화로 공간활용이 여유롭습니다.
 - 초소형화에 따라 판넬폭 600mm의 배전반 부착이 가능하고 3단 적재도 가능합니다.

제품정격



다운로드

faq 목록
번호 제목 분류 언어 수정일
5 면제증_제2008-다-081호_진공전자접촉기_3P 7.3kV 400A 6.3kA 1s(VVCI-645E)_20200719(비츠로이엠) 면제증 한국어 2020-07-13
4 면제증_제2008-다-080호_휴즈부착형 진공전자접촉기_3P 7.2kV 200A 6.3kA(VVCI-625E-6)_20230719(비츠로이엠) 면제증 한국어 2020-07-13
3 [VCS]VCS 외형도 CAD도면 한국어 2017-09-25
2 [VCS]VCS 사용설명서 사용설명서 한국어 2017-09-25
1 [VCS]VCS 카달로그 카탈로그 한국어 2017-09-24
